硬改斐讯K2路由器

前言

五一放假了..前段时间剩下了几个华邦的25Q128(16Mbit)闪存,想着把家里用着的斐讯K2顺手改了吧。

在对K2下手之前,事实上我已经改了两台AC9,一台WR740N,但都没有记录,因为当时没有什么时间,况且这种东西..有点小儿科…

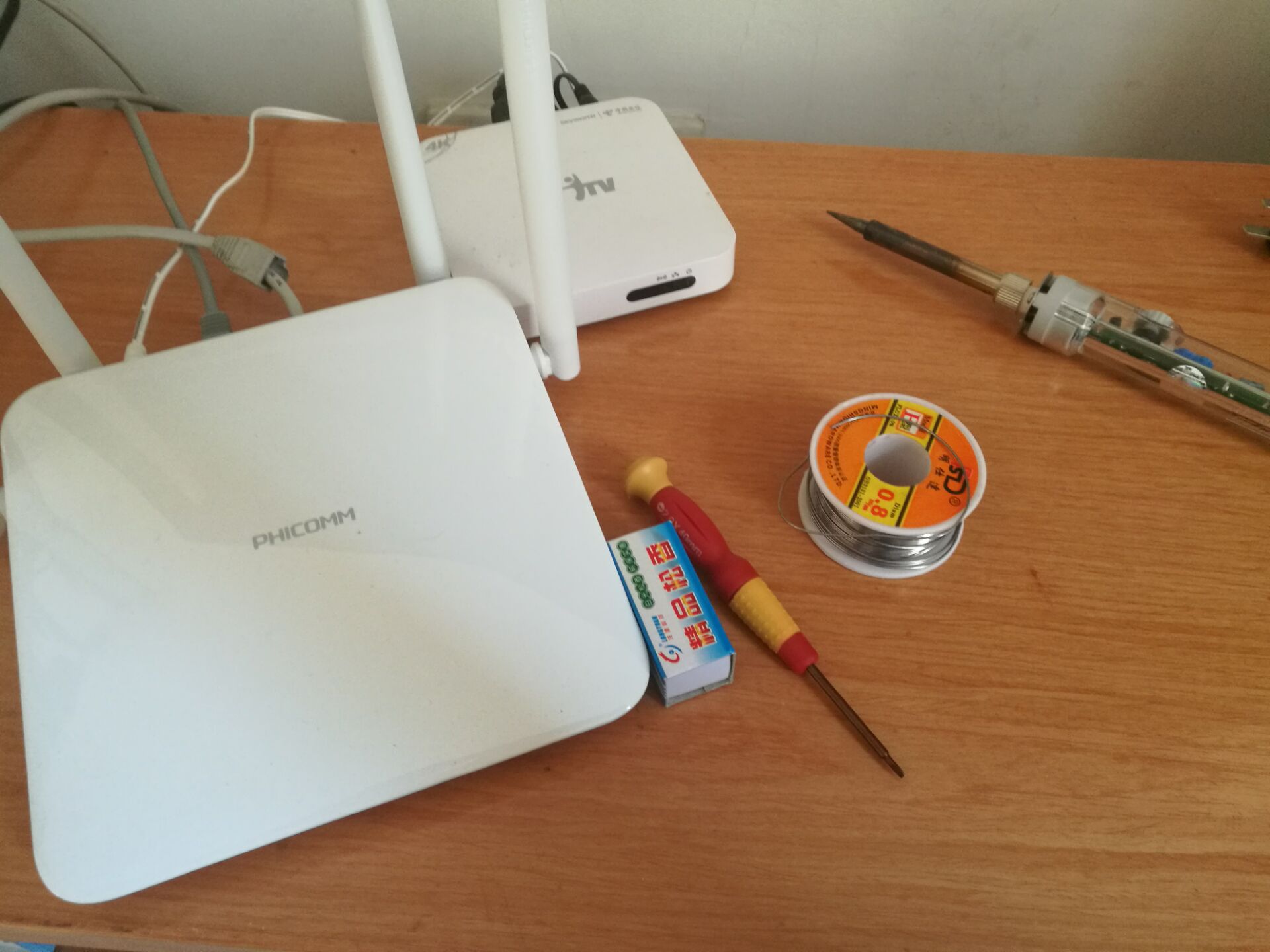

硬改所需装备

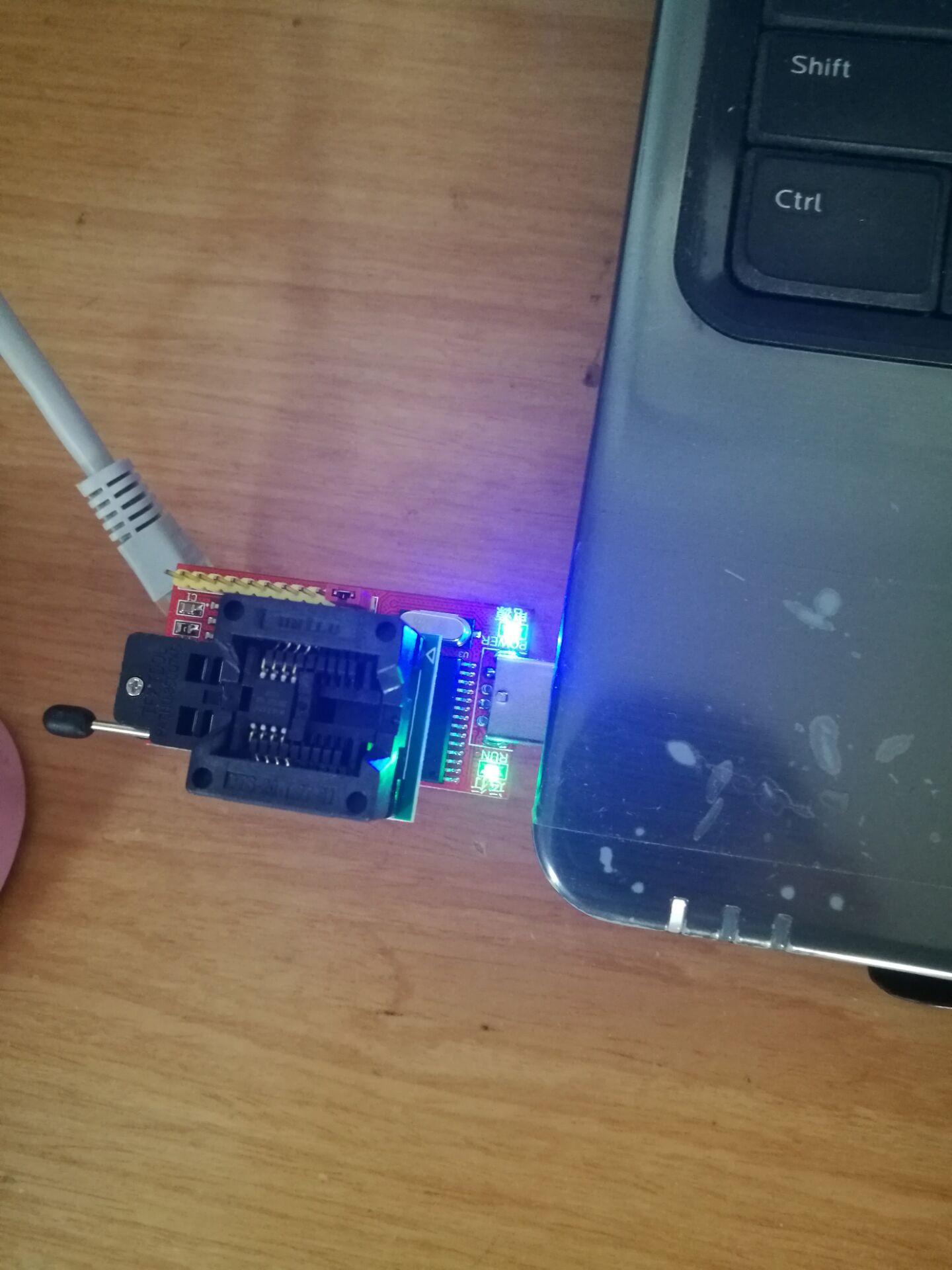

  • CH341编程器(如下图)
  • 烙铁
  • 松香(助焊剂)
  • 镊子(夹住闪存)
  • 烧录夹
  • 焊锡丝

开始硬改

烧录Breed、备份EEPROM

Breed,不死Bootloader,hackpascal的作品,用于取代官方的bootloader,同时支持在网页上刷系统。

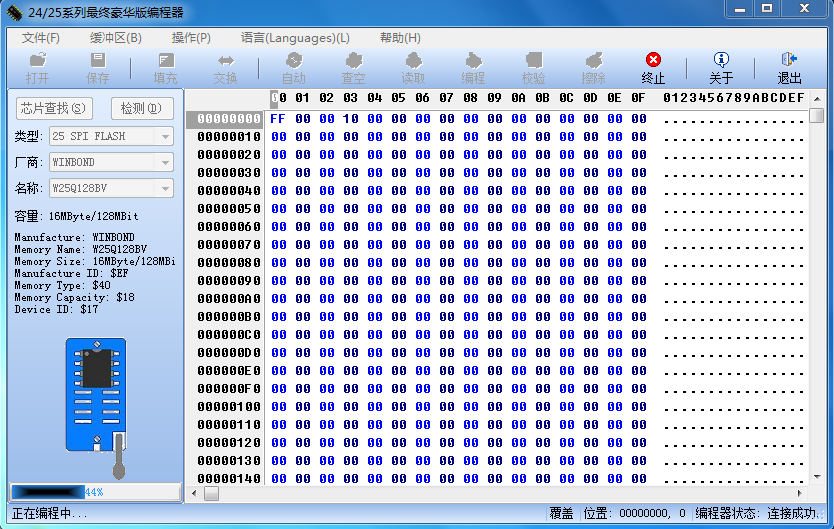

这里下载K2的Breed,只要往新闪存里烧录breed即可,同时备份原机的EEPROM(保存的原厂增益参数,MAC地址等。博通的U没有这一说,CFE包揽一切),进入breed恢复EEPROM再刷系统即可。

不需要拆下原闪存,备份编程器固件,再把编程器固件烧录到新闪存里(浪费时间。

打开外壳

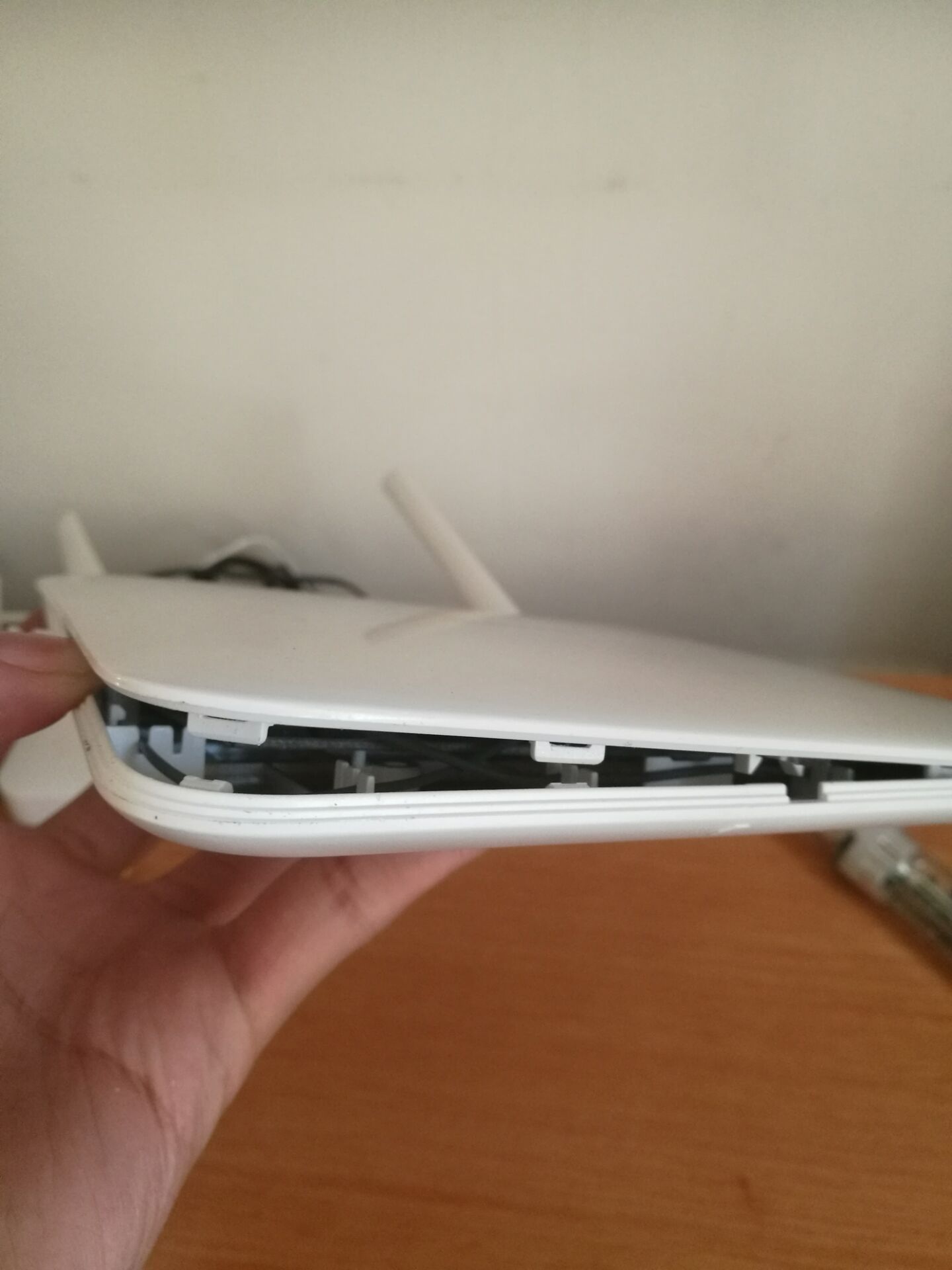

撕开背后MAC的标签,打开两个螺丝,开始撬吧..(大力出奇迹

堆锡拆闪存

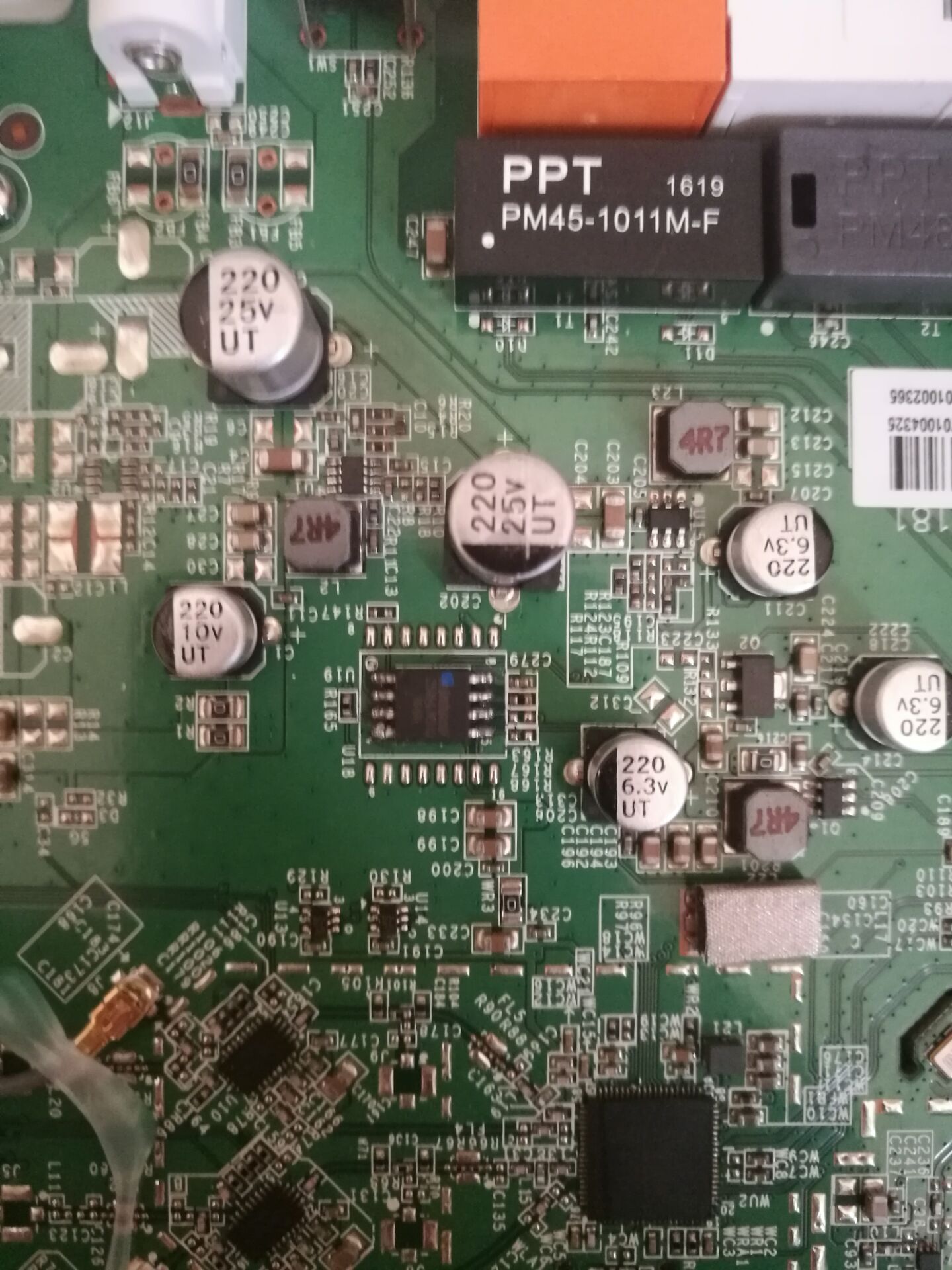

闪存位置如下。

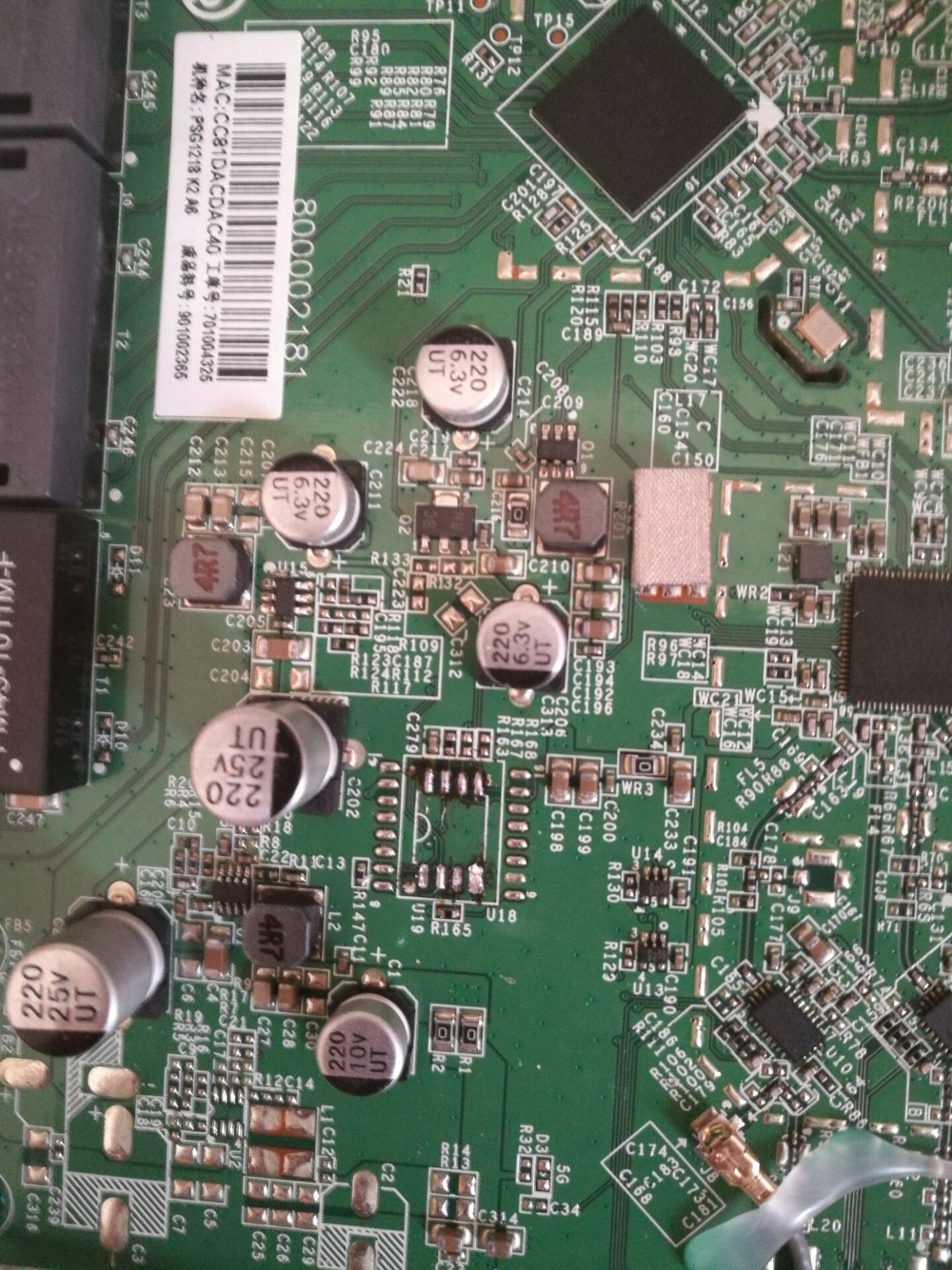

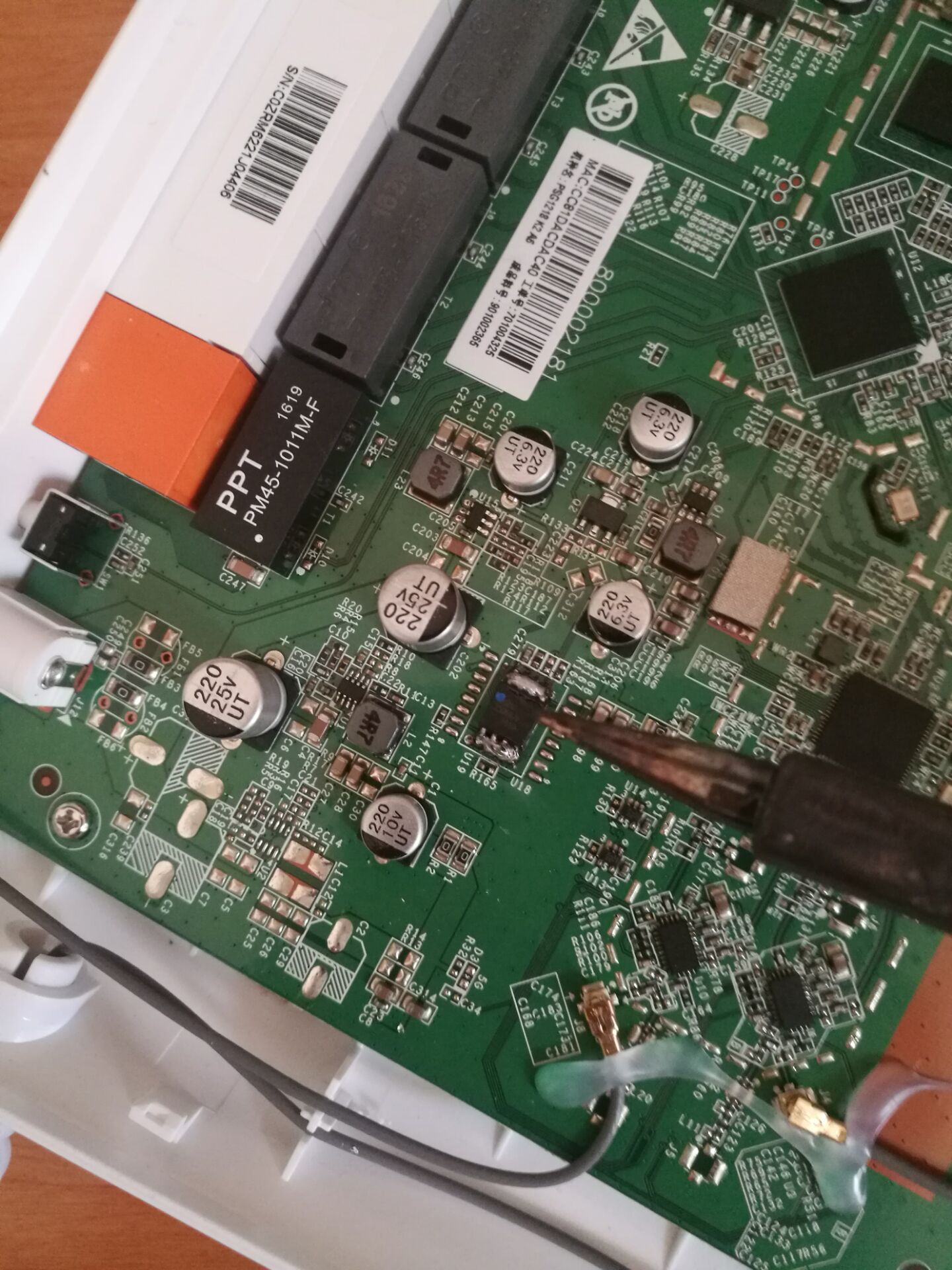

往引脚两侧堆上焊锡,用烙铁加热,如下图。

同时用镊子夹住闪存,轻轻的往上提,切记不要死拽…那样你的焊盘会遭殃的。

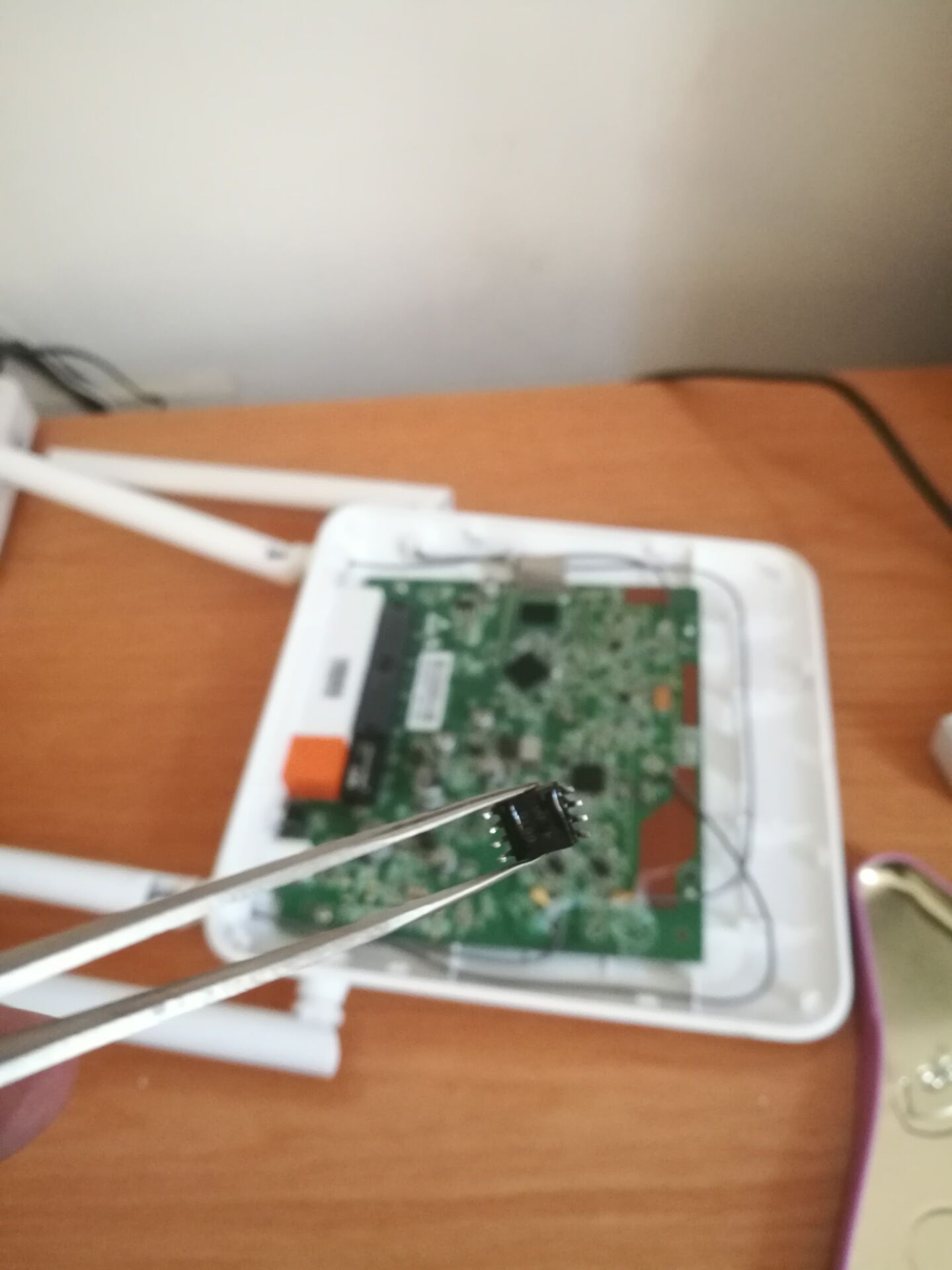

然后拆下了闪存。

焊上烧录好Breed的闪存

这个没什么难的..弄点松香往上焊就好了,不上图了。

开机测试

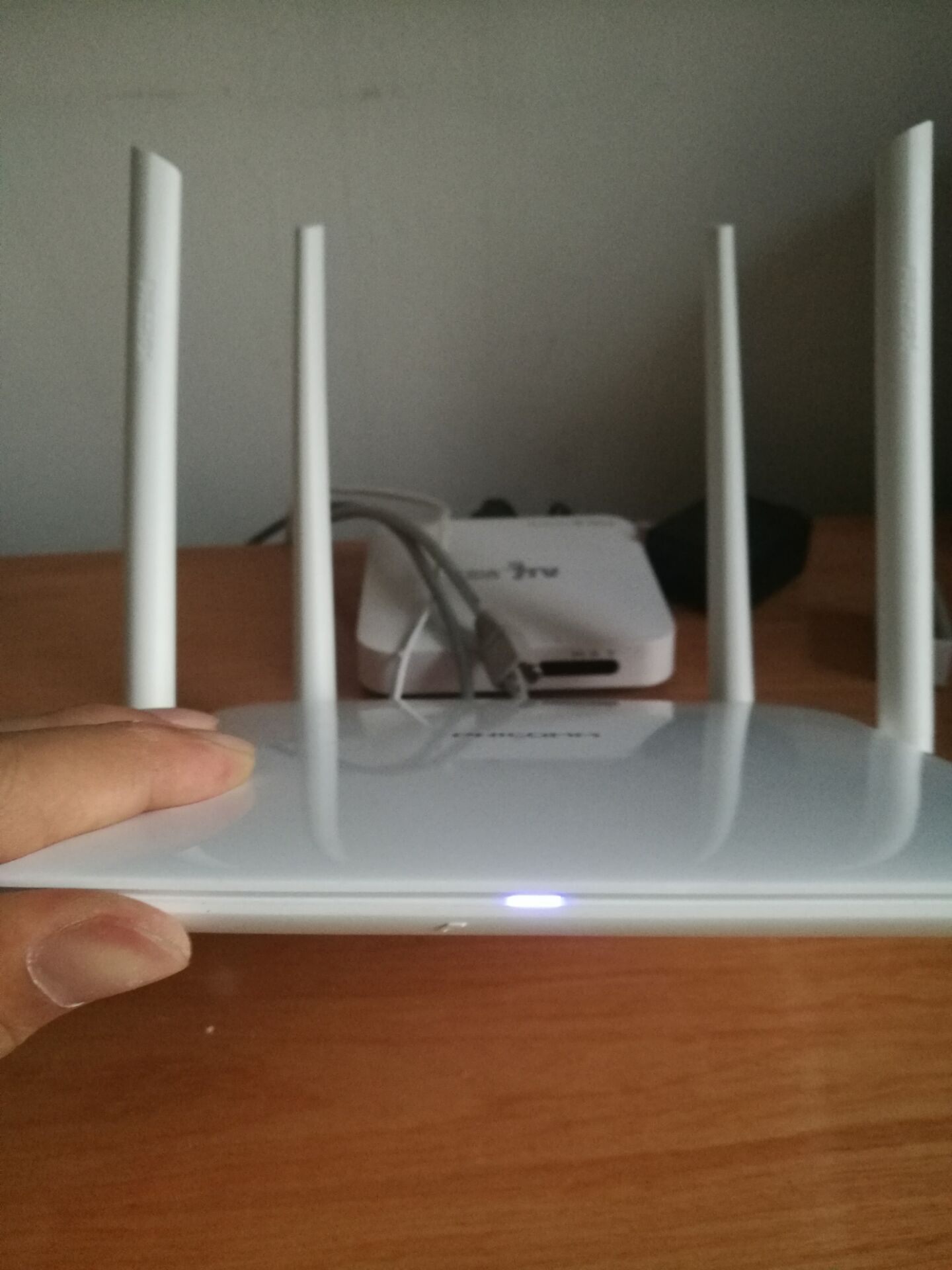

开机按住k2背后唯一的按钮,中断系统自启,同时进入breed的web控制台。

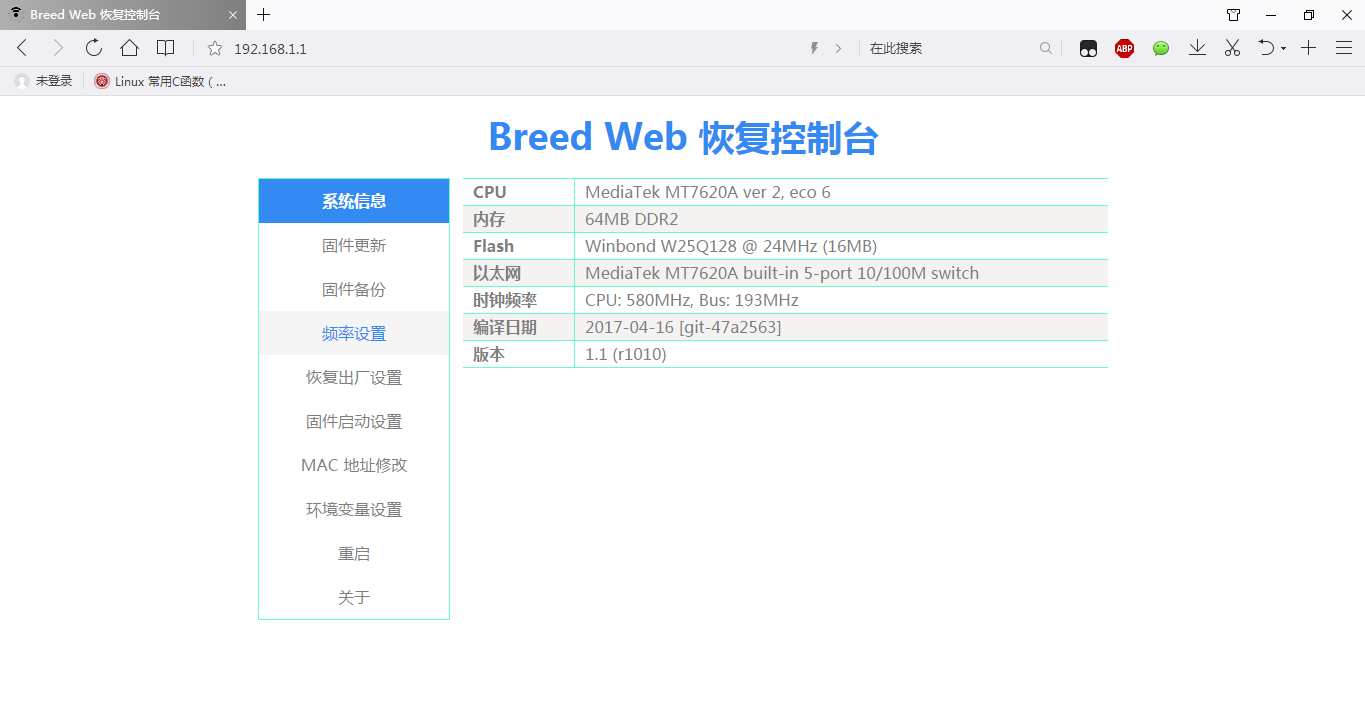

可以看到这里的闪存已经正确识别。选择更新EEPROM把刚才备份的写入进去。

完成之后再更新一下固件(我用潘多拉,动态识别内存及闪存。

开机
